저항값(예: 10000Ω)을 입력하면 대응하는 저항 색띠 조합을 자동으로 변환합니다.
저항 색띠란?
저항기는 작은 크기 때문에 수치로 저항값을 표기하기 어렵습니다. 대신 색띠를 이용해 저항값과 허용오차를 표시합니다.- 첫 번째, 두 번째 밴드: 유효 숫자
- 세 번째 밴드: 승수(10ⁿ)
- 네 번째 밴드: 허용오차
저항 색띠 표
| 색상 | 숫자 | 승수 | 허용오차 |
|---|---|---|---|
| 검정 | 0 | ×10⁰ (1Ω) | - |
| 갈색 | 1 | ×10¹ (10Ω) | ±1% |
| 빨강 | 2 | ×10² (100Ω) | ±2% |
| 주황 | 3 | ×10³ (1kΩ) | - |
| 노랑 | 4 | ×10⁴ (10kΩ) | - |
| 초록 | 5 | ×10⁵ (100kΩ) | ±0.5% |
| 파랑 | 6 | ×10⁶ (1MΩ) | ±0.25% |
| 보라 | 7 | ×10⁷ (10MΩ) | ±0.1% |
| 회색 | 8 | - | ±0.05% |
| 흰색 | 9 | - | - |
| 금색 | - | ×10⁻¹ (0.1) | ±5% |
| 은색 | - | ×10⁻² (0.01) | ±10% |
자주 쓰는 저항값
| 저항값 | 색띠 |
|---|---|

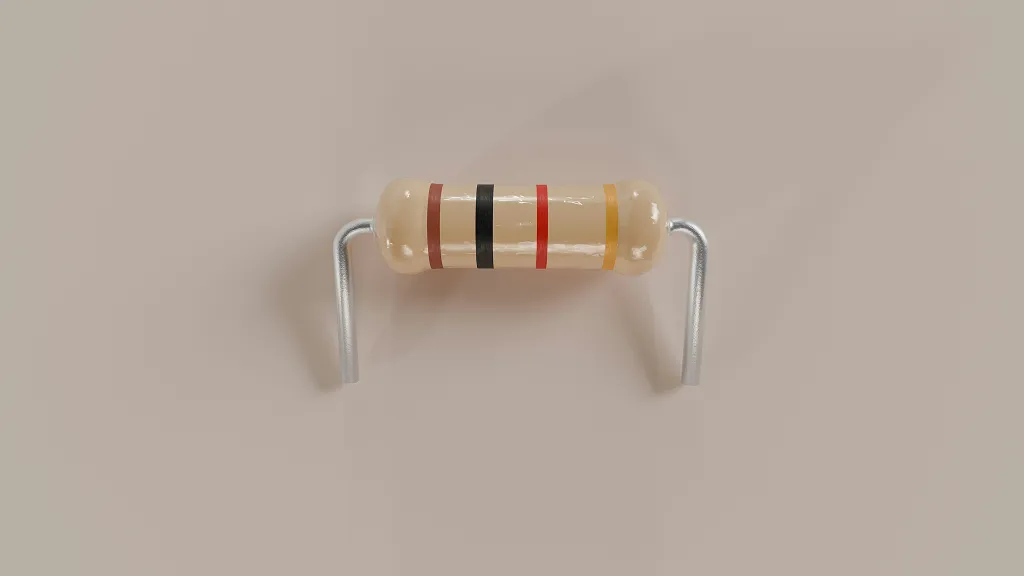

| 1 kΩ | 갈색 - 검정 - 빨강 - 금색 |
| 4.7 kΩ | 노랑 - 보라 - 빨강 - 금색 |
| 10 kΩ | 갈색 - 검정 - 주황 - 금색 |
| 100 kΩ | 갈색 - 검정 - 노랑 - 금색 |
| 1 MΩ | 갈색 - 검정 - 초록 - 금색 |
