트러스 구조 하중 계산기

삼각·킹포스트·워런·프랫형 트러스의 경간, 높이, 절점 하중, 탄성계수와 단면적을 입력하여 지점반력, 부재 축력, 인장·압축, 응력과 절점 변위를 계산합니다.

트러스 종류와 크기, 하중을 입력하면 지점반력, 부재 축력, 인장·압축, 응력, 절점 변위를 계산합니다. 총하중을 자동 배분하거나 각 절점의 하중을 직접 입력할 수 있습니다.

본 계산 결과는 핀 접합, 선형 탄성, 2차원 축력 부재를 가정한 이상화 트러스 모델의 참고값입니다. 실제 구조물의 안전성, 좌굴, 접합부, 하중조합 및 관련 구조기준 적합성을 보증하지 않습니다. 실제 설계·시공에는 구조전문가의 검토가 필요합니다.

"이 포스팅은 쿠팡 파트너스 활동의 일환으로, 이에 따른 일정액의 수수료를 제공받습니다."

이 사이트는 광고 수익으로 유지되고 있습니다. 배너 또는 여기를 클릭하여 구매해 주시면 유지에 도움을 주실 수 있습니다.

트러스 구조 하중 계산기란?

트러스 구조 하중 계산기는 직선 부재가 절점에서 연결된 평면 트러스에 하중이 작용할 때 지점반력, 부재 축력, 인장·압축, 응력, 절점 변위를 계산하는 도구입니다.

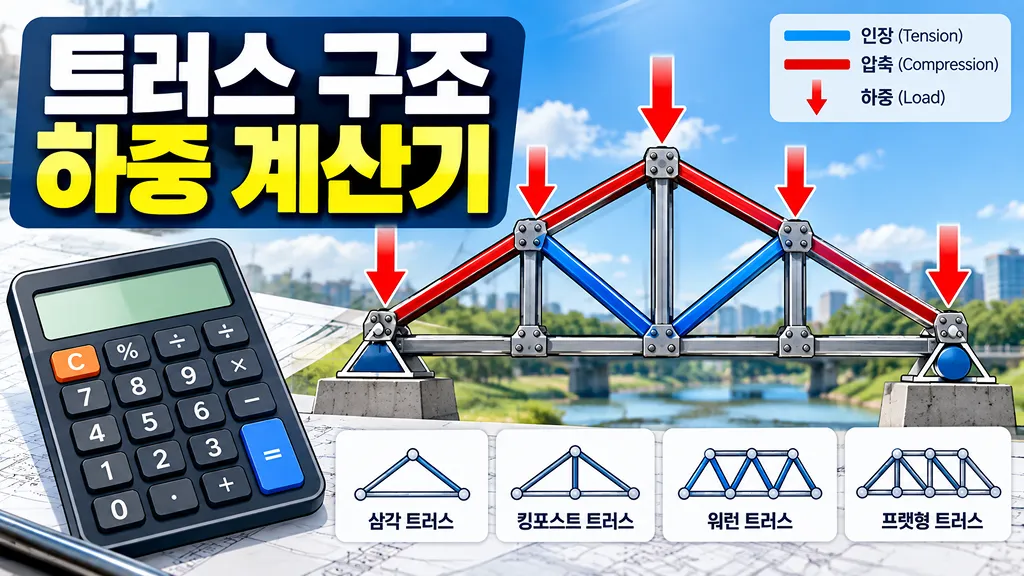

삼각 트러스, 킹포스트 트러스, 워런 트러스, 프랫형 트러스 중 원하는 형상을 선택하고 경간과 높이, 하중, 탄성계수, 단면적을 입력하면 어떤 부재가 인장을 받고 어떤 부재가 압축을 받는지 확인할 수 있습니다.

전체 하중을 빠르게 나누어 계산할 수도 있고, 실제 구조역학 문제처럼 각 절점에 서로 다른 수평·수직 하중을 입력하여 트러스 부재력을 계산할 수도 있습니다.

트러스 하중 계산기로 확인할 수 있는 결과

계산 후에는 단순히 하나의 하중값만 표시하는 것이 아니라 트러스 구조를 이해하는 데 필요한 주요 결과를 함께 확인할 수 있습니다.

지점반력
핀 지점과 롤러 지점에서 발생하는 수평·수직 반력을 확인할 수 있습니다.
부재 축력
각 트러스 부재에 발생하는 축력을 kN 단위로 확인할 수 있습니다.
인장·압축 상태
인장 부재와 압축 부재를 색상으로 구분하여 구조 전체의 하중 전달 경로를 쉽게 확인할 수 있습니다.
0력 부재
현재 하중조건에서 축력이 거의 발생하지 않는 부재도 별도로 확인할 수 있습니다.
부재 응력
입력한 부재 단면적을 기준으로 축응력을 MPa 단위로 계산합니다.
절점 변위
각 절점의 수평·수직 변위와 전체 변위 크기를 mm 단위로 확인할 수 있습니다.
변형 형상
계산된 절점 변위를 확대하여 원래 트러스와 변형된 트러스를 함께 비교할 수 있습니다.

트러스 구조의 기본 원리

이상적인 평면 트러스에서는 부재가 핀 절점으로 연결되고, 외부 하중은 절점에 작용한다고 가정합니다. 각 부재는 주로 부재 길이 방향의 힘을 전달하기 때문에 인장 부재 또는 압축 부재로 구분할 수 있습니다.

정지 상태의 트러스가 평형을 이루려면 각 절점에서 수평 방향과 수직 방향 힘의 합이 0이 되어야 합니다.

\Sigma F_x = 0

\Sigma F_y = 0

따라서 트러스 부재력 계산에서는 한 절점에 연결된 부재들의 힘과 외부 하중, 지점반력이 서로 평형을 이루도록 해석합니다.

트러스 직접강성법 계산 원리

이 계산기는 평면 트러스를 직접강성법으로 해석합니다. 부재 길이를

L

, 탄성계수를

E

, 단면적을

A

라고 하면 부재의 기본적인 축강성은 다음과 같습니다.

EA/L

각 부재의 방향을 고려한 요소 강성행렬을 전체 트러스의 강성행렬로 조립한 뒤 다음 관계를 이용하여 절점 변위를 구합니다.

K \cdot u = F

여기서

K

는 전체 강성행렬,

u

는 절점 변위,

F

는 절점에 작용하는 하중입니다. 계산된 절점 변위를 이용해 각 부재의 길이 변화와 축력, 응력을 구합니다.

이 방식은 단순 정정 트러스뿐 아니라 부재의 탄성계수와 단면적을 고려해야 하는 트러스 해석에도 사용할 수 있습니다.

정정 트러스와 부정정 트러스 확인 방법

평면 트러스가 정정 구조인지 빠르게 확인할 때는 부재 수

m

, 반력 성분 수

r

, 절점 수

j

를 비교할 수 있습니다.

$m + r < 2j$ ：불안정할 가능성이 있습니다.
$m + r = 2j$ ：정정 조건을 만족합니다.
$m + r > 2j$ ：부정정 구조에 해당합니다.

다만 부재 수와 절점 수만으로 실제 트러스의 안정성을 완전히 판단할 수는 없습니다. 부재가 특정 방향으로 잘못 배치되어 있으면

m + r = 2j

를 만족하더라도 구조가 메커니즘처럼 움직일 수 있습니다. 이 계산기에서는 정정 조건과 함께 실제 강성행렬 해석 가능 여부도 확인합니다.

인장 부재와 압축 부재는 어떻게 확인하나요?

계산 결과에서 부재 축력이 양수이면 인장, 음수이면 압축으로 표시합니다.

인장 부재는 양쪽에서 잡아당기는 힘을 받고, 압축 부재는 양쪽에서 밀어내는 힘을 받습니다. 현재 하중조건에서 축력이 거의 발생하지 않는 부재는 0력 부재로 표시됩니다.

구조 그림에서도 인장·압축·0력 부재를 구분하여 표시하므로 숫자만 보는 것보다 하중이 트러스 내부에서 어떤 경로로 전달되는지쉽게 파악할 수 있습니다.

트러스 부재의 응력 계산

부재의 축력을

N

, 단면적을

A

라고 하면 축응력은 다음 식으로 계산합니다.

\sigma = N / A

계산기에서는 축력을 kN, 단면적을 mm²로 입력받아 응력을 MPa 단위로 표시합니다.

예를 들어, 동일한 축력이 발생하더라도 부재 단면적이 작으면 응력이 커지고, 단면적이 크면 응력이 작아집니다. 따라서 부재력뿐 아니라 응력도 함께 확인하면 각 부재가 받는 하중 수준을 이해하는 데 도움이 됩니다.

총하중 자동 배분과 절점별 하중 입력

단순한 트러스 구조를 빠르게 비교하려는 경우에는 총하중 자동 배분 방식이 편리합니다. 총 수직하중을 입력하면 선택한 트러스 형상에 맞춰 상부 절점에 하중을 나누어 적용합니다.

반면 실제 구조역학 문제처럼 특정 절점에만 하중이 작용하거나 좌우 하중이 다른 경우에는 절점별 직접 입력을 사용하는 것이 좋습니다.

예를 들어, 한쪽 절점에는 10 kN, 다른 절점에는 20 kN의 하중이 작용하는 경우 각각의 절점에 하중을 직접 입력하면 비대칭 하중에 따른 지점반력과 부재력의 변화를 확인할 수 있습니다.

등분포하중은 어떻게 입력해야 하나요?

이상적인 트러스 해석에서는 외부 하중이 부재 중간이 아니라 절점에 작용한다고 가정합니다.

따라서 지붕이나 교량에 작용하는 등분포하중을 해석하려면 각 패널이 부담하는 하중을 계산하여 인접 절점의 등가 절점하중으로 변환한 뒤 입력하는 방식이 일반적입니다.

실제 구조물에서는 지붕재, 보, 바닥판 등 다른 구조요소를 통해 하중이 트러스 절점으로 전달되는 과정도 함께 고려해야 합니다.

변형 형상은 왜 실제보다 크게 표시되나요?

트러스의 탄성 변위는 보통 전체 경간에 비해 매우 작습니다. 실제 크기 그대로 화면에 표시하면 원래 형상과 거의 겹쳐 변형 방향을 확인하기 어렵습니다.

그래서 계산기에서는 실제 계산된 절점 변위를 일정 배율로 확대하여 보라색 점선의 변형 형상으로 표시합니다.

변형 그림은 구조가 어느 방향으로 움직이는지 확인하기 위한 시각적 자료이며, 실제 변위 크기는 결과의 절점 변위(mm) 값을 기준으로 확인해야 합니다.

압축력이 큰 부재는 바로 위험한가요?

트러스에서 압축력이 발생하는 것은 정상적인 현상입니다. 일반적인 트러스 구조에서도 인장 부재와 압축 부재가 함께 하중을 전달합니다.

다만 압축 부재는 단순히 축응력만 확인해서는 안 됩니다. 길고 가는 압축 부재는 재료의 압축강도에 도달하기 전에 좌굴이 발생할 수 있기 때문입니다.

따라서 실제 구조설계에서는 부재 축력과 응력 외에도 부재 길이, 단면2차모멘트, 세장비, 유효좌굴길이, 재료강도 등을 함께 검토해야 합니다.

트러스 계산 결과를 볼 때 주의할 점

이 계산기는 이상화된 2차원 선형 탄성 트러스를 기준으로 해석합니다. 실제 구조물에는 계산기에 포함되지 않은 여러 조건이 존재할 수 있습니다.

압축 부재의 좌굴 및 유효좌굴길이
볼트·용접·거셋 플레이트 등 접합부 강도
부재 중간에 직접 작용하는 휨모멘트와 전단력
부재 자중과 지붕·바닥 등의 추가 고정하중
풍하중·적설하중·지진하중 등의 하중조합
접합부 편심 및 2차 효과
재료의 소성변형과 기하비선형
건축·교량 구조기준에 따른 설계강도와 안전율

따라서 계산 결과는 구조역학 학습, 트러스 부재력 확인, 초기 구조 검토를 위한 참고값으로 사용하는 것이 적절합니다. 실제 건축물이나 교량의 설계·시공에는 관련 구조기준과 전문가의 검토가 필요합니다.

트러스 구조 하중 계산기 자주 묻는 질문

Q. 워런 트러스와 프랫 트러스도 계산할 수 있나요?
A. 네, 삼각 트러스, 킹포스트 트러스, 워런 트러스, 프랫형 트러스의 대표 형상을 선택하여 계산할 수 있습니다. 같은 경간과 하중을 적용한 뒤 부재력 분포를 비교하는 용도로도 사용할 수 있습니다.
Q. 한 절점에만 하중을 줄 수 있나요?
A. 가능합니다. 절점별 하중 입력을 사용하면 각 절점의 수평 하중과 수직 하중을 각각 설정할 수 있습니다.
Q. 수평하중도 계산할 수 있나요?
A. 네, 절점별 Fx 값을 이용해 수평하중을 입력할 수 있으며, 수평하중에 따른 지점반력과 부재 축력 변화를 함께 계산합니다.
Q. 탄성계수 E와 단면적 A는 왜 필요한가요?
A. 부재력만이 아니라 절점 변위와 부재 변형을 계산하려면 각 부재의 축강성인 $EA/L$ 가 필요합니다. E가 크거나 단면적 A가 클수록 같은 조건에서 변형은 작아집니다.
Q. 강재의 탄성계수는 얼마를 입력하나요?
A. 일반적인 구조용 강재의 예제에서는 약 200 GPa가 자주 사용됩니다. 실제 계산에서는 사용하는 재료의 탄성계수를 확인하여 입력하는 것이 좋습니다.
Q. 계산 결과에서 음수 부재력은 무엇을 의미하나요?
A. 이 계산기에서는 음수 축력을 압축, 양수 축력을 인장으로 표시합니다. 부호와 함께 인장·압축 태그와 구조 그림의 색상을 확인하면 쉽게 구분할 수 있습니다.
Q. 0력 부재는 필요 없는 부재인가요?
A. 반드시 그렇지는 않습니다. 특정 하중조건에서 축력이 0에 가까워도 다른 하중조건에서는 힘을 받을 수 있으며, 구조 안정성이나 형상 유지에 필요한 부재일 수도 있습니다.
Q. 실제 트러스 설계에도 사용할 수 있나요?
A. 부재력과 변위를 확인하는 예비 해석에는 활용할 수 있지만, 실제 구조설계에는 좌굴, 접합부, 하중조합, 재료강도, 구조기준에 따른 추가 검토가 필요합니다.
