필요 환기량(CFM) 계산기란?
필요 환기량(CFM) 계산기는 실내 공간을 환기하는 데 필요한 공기의 유량을 계산하는 도구입니다. 방이나 사무실의 가로·세로·천장 높이와 시간당 환기횟수(ACH)를 입력하면 필요한 풍량을 CFM, CMH(m³/h), L/s 단위로 확인할 수 있습니다. 환풍기·환기팬·송풍기·덕트 팬의 용량을 검토할 때 활용할 수 있습니다.
계산 방식은 ① 공간 체적과 ACH를 이용하는 방법과 ② 재실 인원과 바닥면적을 이용해 신선외기량을 구하는 방법으로 나뉩니다. 팬 1대의 정격 풍량, 예상 풍량 유지율, 설계 여유율을 입력하면 필요한 팬 대수도 추정할 수 있습니다. 두 방식은 목적이 다르며, 계산 결과만으로 법정 환기량 충족 여부를 판정하지는 않습니다.
CFM이란? CMH·m³/h·L/s 단위 차이
CFM(Cubic Feet per Minute)은 1분 동안 이동하는 공기 부피를 세제곱피트(ft³)로 표시한 풍량 단위입니다. CMH(Cubic Meters per Hour)는 1시간 동안 이동하는 공기 부피를 세제곱미터(m³)로 나타냅니다. L/s는 초당 리터 단위입니다. 환기팬 제품의 풍량이 CFM 또는 m³/h로 표시되어 있다면 동일한 단위로 변환해 비교해야 합니다.
예를 들어, 100 CFM은 약 169.9 CMH이고, 300 CMH는 약 176.6 CFM입니다. CFM과 CMH는 서로 다른 환기 방식이 아니라 같은 체적 유량을 표현하는 단위입니다.
ACH(시간당 환기횟수)란?
ACH(Air Changes per Hour)는 한 시간 동안 실내 공간 부피의 몇 배에 해당하는 공기가 공급되거나 배출되는지를 나타내는 값입니다. 예를 들어, 6 ACH는 1시간 동안 공간 체적의 6배에 해당하는 공기량이 이동한다는 의미입니다. 다만 10분마다 실내 공기 전체가 완전히 새 공기로 바뀐다는 뜻은 아닙니다.실제 공기 교체와 오염물질 제거 효과는 급·배기 위치, 공기 혼합, 정체 구역 등에 따라 달라집니다.
계산기의 2·4·5·6·8·10·12 ACH 버튼은 편의를 위한 빠른 입력값입니다.특정 공간의 법정 최소 환기횟수 또는 보편적인 권장값을 뜻하지 않습니다.필요한 환기횟수는 공간 용도와 적용 기준을 확인해 결정해야 합니다.
ACH 기준 필요 환기량(CFM) 계산 공식
먼저 실내 체적 = 가로 × 세로 × 높이로 공간의 부피를 구합니다. 공간 치수를 m로 입력하면 아래 CMH 공식을, ft로 입력하면 CFM 공식을 활용할 수 있습니다. 계산기는 길이 단위가 달라도 동일한 실제 공간에 대해 같은 결과가 나오도록 단위를 환산합니다.

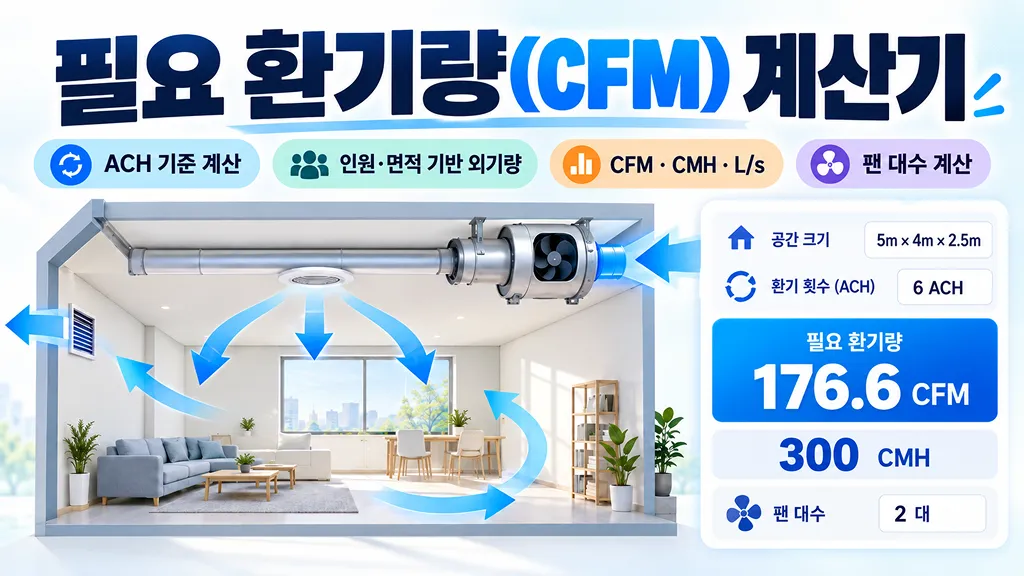

계산 예시: 20m² 공간에서 6 ACH를 적용한다면?
가로 5m, 세로 4m, 천장 높이 2.5m인 공간의 바닥면적은 20m²이고 실내 체적은 50m³입니다. 여기에 목표 환기횟수 6 ACH를 적용하면 다음과 같습니다.
따라서 이 예시의 필요 환기량은 약 176.6 CFM(300 CMH)입니다. 이 값은 입력한 6 ACH 목표에 따른 산술 결과로, 모든 20m² 공간에 적용되는 법정 기준은 아닙니다.
인원·면적 기준 신선외기량 계산 방법
신선외기량은 바깥 공기를 실내로 공급해야 하는 양을 의미합니다. 사무실·회의실처럼 사람이 머무는 공간에서는 단순한 전체 풍량뿐 아니라 인원당 외기량과 면적당 외기량을 함께 검토할 수 있습니다. 계산기에서는 ASHRAE 62.1 환기율 절차(VRP)의 구역 단위 계산식에 따라 호흡영역 외기량을 산출하고, 구역 공기 분배 효율(Ez)을 반영합니다.
수식에서
Vbz는 호흡영역 외기량, Rp는 1인당 외기량(CFM/인), Pz는 이용 인원, Ra는 바닥면적당 외기량(CFM/ft²), Az는 바닥면적(ft²), Ez는 구역 공기 분배 효율, Voz는 보정된 구역 요구 외기량입니다. 계산기에서 면적을 m²로 입력해도 내부적으로 ft²로 변환하여 계산합니다.인원·면적 기반 외기량 계산 예시
4명이 사용하는 20m² 사무실에 1인당 외기량 5 CFM/인, 면적당 외기량 0.06 CFM/ft², 분배 효율 Ez 1.0을 예시 입력값으로 적용하면 인원 기여분은 20 CFM, 면적 기여분은 약 12.9 CFM이므로 필요한 신선외기량은 약 32.9 CFM입니다. 입력된 외기량 계수는 모든 사무실이나 건물에 공통으로 적용되는 기준이 아닙니다.
ACH 계산 결과와 신선외기량 계산 결과를 단순 합산해서는 안 됩니다.전자는 설정한 공기 교체횟수에 해당하는 풍량이고, 후자는 인원·면적에 따라 요구되는 외부 공기량을 검토하는 값입니다. 다중 구역 공조설비나 특수 용도 시설에는 별도의 설계 검토가 필요합니다.
환풍기·덕트 팬 용량 및 설치 대수 계산
환풍기나 송풍기 제품의 정격 풍량(CFM)은 실제 설치 환경에서 공급되는 풍량과 다를 수 있습니다. 덕트 길이와 굴곡, 필터, 후드, 정압 등의 영향을 고려하려면 계산기에서 예상 풍량 유지율과 설계 여유율을 설정하세요.
여유율과 풍량 유지율은 수식에 대입할 때 백분율이 아닌 소수로 변환합니다. 예를 들어, 필요 풍량이 200 CFM, 유지율이 80%(0.8), 여유율이 10%(0.1)라면 요구 정격 총 풍량은 275 CFM입니다. 팬 1대의 정격이 150 CFM일 경우, 동일 팬의 유효 풍량을 합산한다는 가정에서는 2대가 필요합니다.
단, 계산기의 기본 유지율 75%와 여유율 15%는 계산용 가정값입니다. 팬을 여러 대 설치했을 때의 실풍량은 팬 성능곡선, 시스템 저항, 직렬·병렬 배치 및 급·배기 균형에 따라 달라지므로 실제 설계 시 반드시 확인해야 합니다.
환기량 계산 시 꼭 확인할 사항
- 공기 유입 경로: 배기팬을 설치해도 외부 보충 공기가 충분히 들어오지 않으면 실제 배기량이 줄어들 수 있습니다.
- 급기와 배기의 중복 계산: 동일한 공기 흐름의 급기량과 배기량을 단순 합산해 ACH를 두 배로 계산하지 마세요.
- 환기와 공기청정의 차이: 공기청정기 CADR는 입자 제거 성능에 관한 청정공기 공급량이며, 실외 신선공기 공급량과 다릅니다.
- 정압 및 덕트 손실: 팬의 카탈로그 최대 풍량이 아니라 설치 정압 조건에서의 실제 풍량을 확인해야 합니다.
- 공간별 별도 기준: 주방, 화장실, 실험실, 의료시설, 용제 사용 공간 등은 오염원과 안전 요건에 맞는 별도 환기 설계가 필요합니다.
- 에너지 사용량: 필요 이상의 환기는 냉난방 부하와 소음을 늘릴 수 있어 목표 환기량과 운전 효율을 함께 고려해야 합니다.
자주 묻는 질문 (FAQ)
- Q. 1 CFM은 몇 CMH인가요?A. 1 CFM은 약 1.699 CMH(m³/h)입니다. 반대로 1 CMH는 약 0.5886 CFM입니다. 환풍기 사양이 서로 다른 단위로 표시되었을 때 변환해서 비교할 수 있습니다.
- Q. 100 CFM은 몇 m³/h인가요?A. 약 169.9 m³/h입니다. 초당 리터로 환산하면 약 47.2 L/s입니다.
- Q. 300 CMH는 몇 CFM인가요?A. 약 176.6 CFM입니다. 300을 약 1.69901로 나누어 계산합니다.
- Q. 방 크기만 알면 필요한 환풍기 CFM을 계산할 수 있나요?A. 방의 가로·세로·높이로 실내 체적을 구한 뒤, 목표 ACH를 정하면 필요한 풍량을 계산할 수 있습니다. 다만 적절한 ACH는 용도와 오염원 등 추가 조건을 검토해야 하므로 방 크기만으로 확정할 수는 없습니다.
- Q. ACH 6회면 10분마다 공기가 완전히 바뀌나요?A. 아닙니다. 6 ACH는 한 시간에 공간 체적의 6배에 해당하는 풍량이 이동한다는 뜻이며, 공기 혼합과 정체 구역 때문에 전체 실내 공기가 정확히 10분마다 완전히 교체되는 것은 아닙니다.
- Q. 환풍기 2대를 설치하면 CFM이 정확히 두 배가 되나요?A. 반드시 그렇지는 않습니다. 계산기는 동일 팬의 유효 풍량을 합산한다는 가정으로 대수를 추정합니다. 실제 성능은 덕트 정압, 병렬·직렬 구성, 공기 유입량 등에 따라 달라집니다.
- Q. 공기청정기 CADR과 환기팬 CFM을 더해도 되나요?A. 실외 신선공기 도입량 계산에는 더하지 않습니다. 다만 공기 중 입자 제거를 위한 등가 청정공기 환기횟수(eACH)를 평가할 때는 목적과 계산 조건에 맞게 별도로 합산할 수 있습니다.
- Q. 환기량은 높을수록 항상 좋은가요?A. 충분한 환기는 중요하지만 과도한 외기 도입은 냉난방 에너지와 소음 부담을 늘릴 수 있습니다. 용도별 요구조건과 실내 공기질을 함께 고려해야 합니다.
- Q. 계산 결과가 국내 법정 환기량을 충족한다는 뜻인가요?A. 아닙니다. 계산 결과는 입력한 조건에 따른 참고 풍량입니다. 건축물 용도, 최신 국내 법령·기술기준, 실제 설비 성능 등을 별도로 확인해야 합니다.
참고 자료 및 출처
- CDC/NIOSH — How Much Ventilation Is Enough?: ACH의 의미와 계산 방법, 청정공기 환기량에 대한 설명
- CDC/NIOSH — Ventilation FAQs: 공기 혼합, 환기 효과 및 실내 오염물질 제거 관련 설명
- ASHRAE — Standards 62.1 & 62.2: 건축물 용도별 환기 설계 기준 소개 및 적용 범위
