판금/절곡(밴딩) 작업에서 자주 쓰는 전개 길이(Flat Pattern), BA(Bend Allowance), BD(Bend Deduction)를 빠르게 계산합니다. 현장/금형/소재에 따라 값이 달라질 수 있어 참고용(근사)으로 사용하세요.
* 단일 절곡(한 번 꺾는 경우) 기준 계산기입니다. 여러 번 절곡이면 각 절곡별 BA/BD를 구해 전개 길이를 합산하는 방식으로 확장할 수 있어요.
"이 포스팅은 쿠팡 파트너스 활동의 일환으로, 이에 따른 일정액의 수수료를 제공받습니다."
절곡(밴딩) 전개 길이란? — 왜 BA/BD를 계산해야 할까

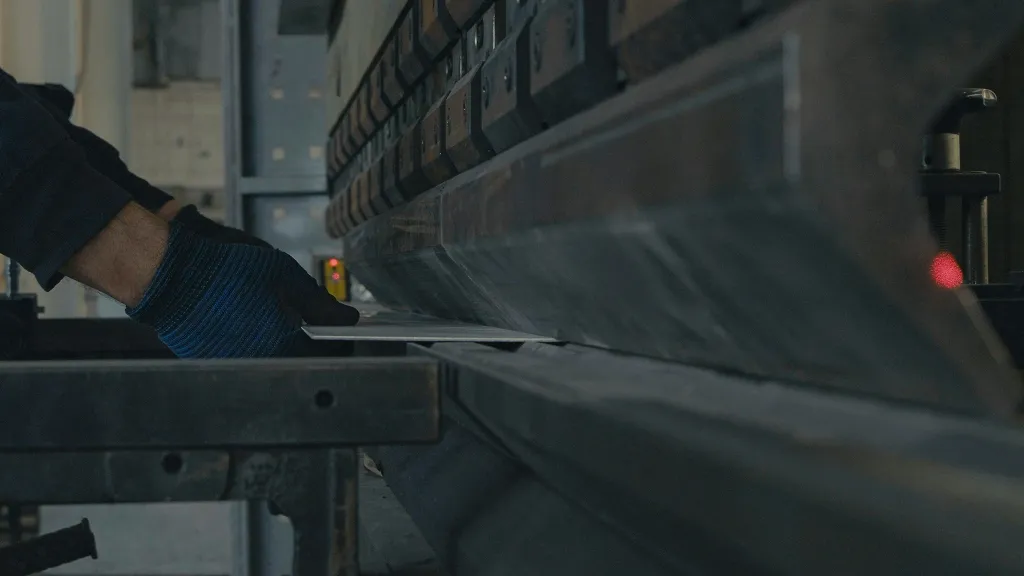

판금 가공에서 절곡(밴딩)을 하면 소재가 휘어지면서 바깥쪽은 늘어나고, 안쪽은 압축됩니다. 그래서 "완성품 치수"를 그대로 펼친 길이로 만들면 오차가 생깁니다. 이 오차를 보정하기 위해 보통 BA(Bend Allowance) 또는 BD(Bend Deduction) 개념을 사용합니다.
이 계산기는 단일 절곡 기준으로 전개 길이(Flat Pattern)를 빠르게 구하도록 도와줍니다.
이 계산기는 단일 절곡 기준으로 전개 길이(Flat Pattern)를 빠르게 구하도록 도와줍니다.
BA(Bend Allowance) 공식 — 중립축과 K-factor
BA는 절곡 구간이 "전개될 때 추가로 필요한 길이"를 의미합니다. 보편적으로 다음 근사식을 많이 사용합니다.
여기서 K-factor는 두께(t)에서 중립축(neutral axis)이 어디에 위치하는지 나타내는 비율입니다. 공기 절곡(Air Bending)은 대개 0.30~0.40 범위에서 시작해서 실제 샘플 절곡으로 보정합니다.
BA = θ(라디안) × (R + K × t)여기서 K-factor는 두께(t)에서 중립축(neutral axis)이 어디에 위치하는지 나타내는 비율입니다. 공기 절곡(Air Bending)은 대개 0.30~0.40 범위에서 시작해서 실제 샘플 절곡으로 보정합니다.
BD(Bend Deduction)란? — 외측(Outside) 치수로 전개할 때 핵심
외측 치수(Outside) 기준으로 플랜지 A/B가 주어질 때는 BD를 빼는 방식이 직관적입니다.
BD는 일반적으로
Flat = A + B - BDBD는 일반적으로
BD = 2×OSSB - BA 형태로 계산합니다. (OSSB는 Outside Setback) 단, 실제 현장에서는 금형/소재/스프링백/가공 조건에 따라 BD가 달라질 수 있어 테스트 피스로 보정값을 잡는 것이 가장 정확합니다.절곡(밴딩) 계산기 사용 팁
- R(내측 반지름)을 모르면 우선 R≈t로 시작해 보세요.
- K-factor는 공기 절곡이면 0.33 근처부터 시작해 샘플 결과에 맞춰 조정하는 편이 안전합니다.
- 동일한 장비/금형/소재라면 보정된 K-factor(또는 BD 테이블)를 저장해두고 반복 적용하면 오차를 크게 줄일 수 있습니다.
