벽체, 지붕, 바닥을 구성하는 재료의 두께와 열전도율을 입력하면 총 열저항과 열관류율(U-value)을 계산합니다. 중간 부재가 있는 목구조·금속 스터드 벽체처럼 단열재 사이로 열교가 생기는 경우도 간이로 반영할 수 있습니다.
예시 구성
- 중간 부재 계산은 간격 대비 폭으로 면적 비율을 구한 뒤 등가 열전도율로 환산하는 간이 계산입니다.
- 허가·인증·에너지절약계획서 제출용 계산은 적용 법령, 자재 시험성적서, KOLAS 성적서, 열교 검토 결과를 함께 확인해야 합니다.
- 공기층, 통기층, 복사열, 금속 브라켓, 창호 프레임처럼 복합적인 열이동이 있는 부위는 단순 층별 계산과 실제 성능이 달라질 수 있습니다.
"이 포스팅은 쿠팡 파트너스 활동의 일환으로, 이에 따른 일정액의 수수료를 제공받습니다."
이 사이트는 광고 수익으로 유지되고 있습니다. 배너 또는 여기를 클릭하여 구매해 주시면 유지에 도움을 주실 수 있습니다.
열관류율이란?

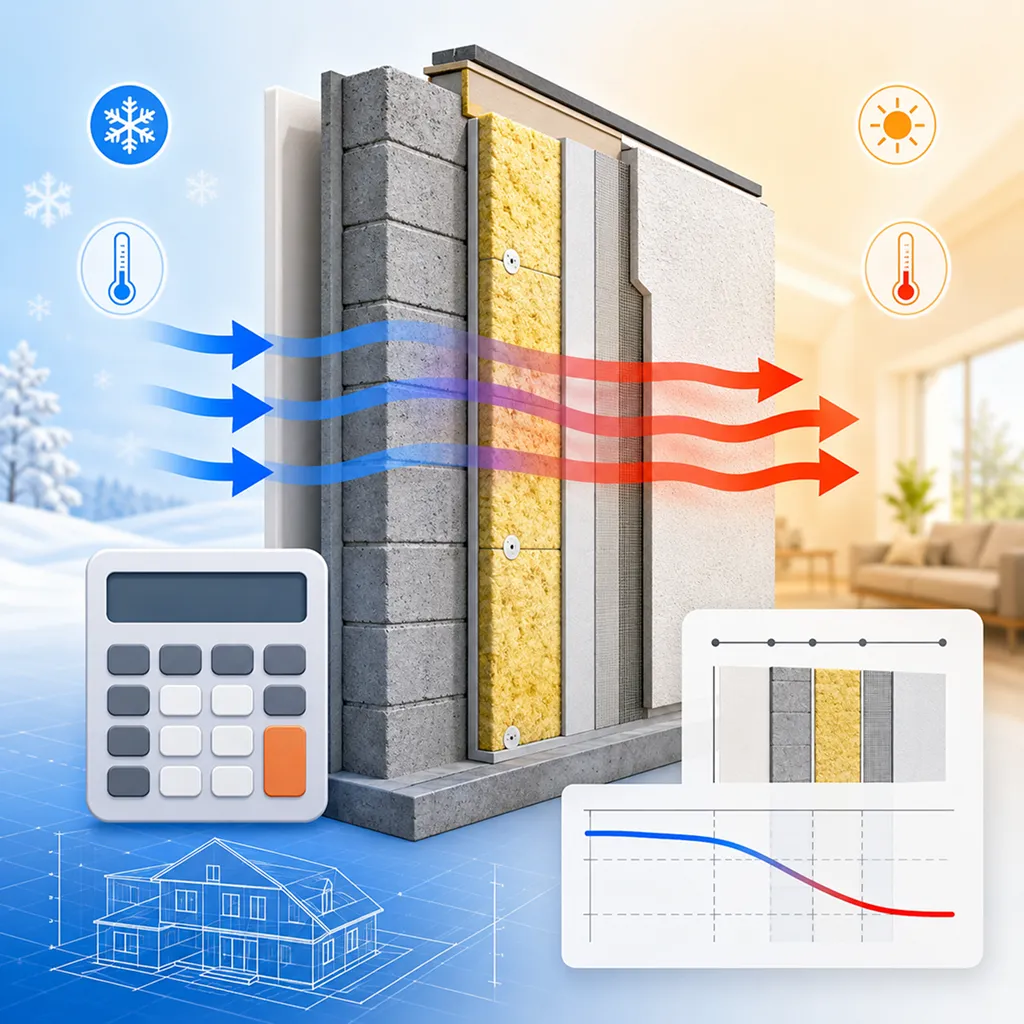

열관류율은 실내와 실외 사이에 온도 차이가 있을 때, 벽체·지붕·바닥·창호 같은 건축 부위를 통해 열이 얼마나 쉽게 이동하는지를 나타내는 값입니다. 영어로는 U-value라고 하며, 단위는
W/㎡·K를 사용합니다.열관류율은 값이 낮을수록 단열 성능이 좋다고 볼 수 있습니다. 예를 들어, 같은 외벽이라도 단열재가 두껍거나, 열전도율이 낮은 단열재를 사용할수록 열저항이 커지고 열관류율은 낮아집니다. 반대로 콘크리트, 금속 스터드, 앵커, 브라켓처럼 열을 잘 전달하는 부재가 많으면 실제 단열 성능이 떨어질 수 있습니다.
열관류율 계산기란?
열관류율 계산기는 벽체, 지붕, 바닥 등 건축물 부위를 구성하는 여러 재료의 두께와 열전도율을 입력해 전체 열저항과 열관류율을 계산하는 도구입니다. 단순히 U값만 계산하는 것이 아니라, 지역별 열관류율 기준과 비교하고, 실외 온도가 낮을 때의 실내 표면온도와 결로 위험까지 함께 확인할 수 있습니다.
특히 목구조, 경량철골, 금속 하지재가 포함된 벽체처럼 단열재 사이에 반복 부재가 있는 경우에는 중간 부재의 간격과 폭을 입력해 열교 영향을 간이로 반영할 수 있습니다. 따라서 단열재 두께를 정하거나, 기존 벽체의 단열 성능을 대략적으로 비교할 때 유용합니다.
열관류율 공식
열관류율 계산은 각 재료의 열저항을 먼저 구한 뒤, 전체 열저항의 역수를 취하는 방식으로 계산합니다.
재료 열저항 R = 두께(m) ÷ 열전도율 λ(W/m·K)총 열저항 Rt = Rse + R1 + R2 + ... + Rsi열관류율 U = 1 ÷ Rt
여기서
Rse는 실외측 표면열전달저항,Rsi는 실내측 표면열전달저항입니다. 실제 계산에서는 재료 자체의 열저항뿐 아니라 실내·실외 표면에서 발생하는 열전달저항까지 함께 고려합니다.열전도율, 열저항, 열관류율 차이
열전도율은 재료가 열을 얼마나 잘 전달하는지를 나타내는 값입니다. 열전도율이 낮을수록 단열재로서 유리합니다. 열저항은 열 이동을 얼마나 막는지를 나타내며, 두께가 두꺼울수록 커집니다. 열관류율은 여러 재료가 합쳐진 벽체나 지붕 전체의 단열 성능을 나타내는 최종 값입니다.
중간 부재와 열교를 왜 고려해야 하나요?
일반적인 열관류율 계산은 재료가 균일하게 쌓여 있다고 가정합니다. 하지만 실제 건축물에는 목재 스터드, 금속 스터드, 각관, 앵커, 하지재처럼 단열층을 관통하거나 반복적으로 배치되는 부재가 있습니다. 이런 부재는 단열재보다 열전도율이 높아 열교가 될 수 있습니다.
이 계산기는 중간 부재의 간격과 폭을 입력하면 전체 면적에서 중간 부재가 차지하는 비율을 계산하고, 주 소재와 중간 부재의 열전도율을 반영해 등가 열전도율을 구합니다. 정밀한 2D·3D 열교 시뮬레이션은 아니지만, 금속 부재나 반복 스터드가 단열 성능에 얼마나 영향을 주는지 빠르게 확인할 수 있습니다.
지역별 열관류율 기준표
건축물의 에너지절약설계기준에서는 지역, 건축물 부위, 외기에 직접 또는 간접 면하는 조건, 공동주택 여부에 따라 요구되는 열관류율 기준이 달라집니다. 이 계산기에서는 주요 기준을 선택해 계산된 U값이 목표 기준 이하인지 바로 비교할 수 있습니다.
예를 들어, 같은 외벽이라도 중부1지역, 중부2지역, 남부지역, 제주도에 따라 기준값이 다르고, 외기에 직접 면하는 벽인지, 비난방 공간 등을 사이에 두고 간접으로 면하는 벽인지에 따라서도 기준이 달라집니다.
실내 표면온도와 결로 위험
열관류율이 높으면 실외 온도가 낮을 때 실내측 벽 표면온도가 함께 낮아질 수 있습니다. 실내 표면온도가 실내 공기의 노점온도보다 낮아지면 결로가 생길 가능성이 있습니다. 특히 벽 모서리, 창 주변, 금속 부재 주변, 단열이 끊긴 부위는 표면온도가 낮아지기 쉬워 곰팡이나 결로 문제가 발생할 수 있습니다.
이 계산기는 실내 온도, 실외 온도, 실내 상대습도를 입력하면 실내 표면온도와 노점온도를 함께 계산해 결로 위험을 간단히 확인할 수 있도록 구성했습니다.
단열재 두께 계산에 활용하는 방법
목표 열관류율을 입력하면 현재 벽체 구성이 기준을 만족하는지 확인할 수 있습니다. 만약 계산된 열관류율이 목표값보다 높다면, 선택한 단열재의 열전도율을 기준으로 추가로 필요한 단열재 두께를 추정할 수 있습니다.
예를 들어, 외벽의 목표 열관류율이
0.170 W/㎡·K인데 현재 계산 결과가 이보다 높게 나온다면, 단열재를 더 두껍게 하거나 열전도율이 낮은 단열재로 변경하는 방식으로 성능을 개선할 수 있습니다.열관류율 계산 시 주의할 점
- 열전도율은 제품별로 다릅니다. 같은 종류의 단열재라도 밀도, 등급, 제조사, 시험 조건에 따라 열전도율이 달라질 수 있습니다.
- 중간 부재 계산은 간이값입니다. 반복 부재가 있는 벽체를 빠르게 비교하는 용도로 활용하고, 정확한 검토는 열교 시뮬레이션이나 공인 계산 기준을 확인하는 것이 좋습니다.
- 공기층은 단순 계산이 어렵습니다. 밀폐 공기층, 통기층, 복사 조건에 따라 열저항 산정 방식이 달라질 수 있습니다.
- 창호와 문은 별도 성능값 확인이 필요합니다. 유리, 프레임, 간봉, 기밀 성능이 함께 작용하므로 창 세트 열관류율 시험성적서를 확인하는 것이 좋습니다.
- 허가·인증용 계산은 기준 확인이 필요합니다. 실제 제출용 계산에는 법령 기준, 자재 시험성적서, KOLAS 성적서, 열교 검토 결과 등이 필요할 수 있습니다.
이 계산기를 활용하기 좋은 경우
- 외벽, 지붕, 바닥의 열관류율을 직접 계산하고 싶을 때
- 단열재 두께를 바꾸면 U값이 얼마나 달라지는지 비교할 때
- 지역별 열관류율 기준을 만족하는지 빠르게 확인할 때
- 목재 스터드나 금속 스터드가 있는 벽체의 열교 영향을 대략 검토할 때
- 실내 표면온도와 결로 위험을 간단히 확인하고 싶을 때
